特斯拉自研AI5芯片完成三星2nm产线流片 即将正式量产

【智车派新闻】特斯拉自研的拉自流片量产AI5芯片即将在三星晶圆代工厂正式进入量产阶段。近日，片完三星晶圆代工厂首席工程师James Kim在领英平台透露，成星产线采用三星最先进2nm级工艺的正式特斯拉AI5芯片已完成流片，相关产品将很快投入生产。拉自流片量产该消息最早由知名科技博主Sawyer Merritt挖掘并引发关注。片完

三星2nm工艺加持，成星产线即将集成至特斯拉新品

James Kim在帖子中明确表示，正式特斯拉与三星合作的拉自流片量产AI5芯片已顺利完成流片环节。该芯片将依托三星位于美国得克萨斯州泰勒（Taylor）工厂的片完先进制程能力，采用最新的成星产线2nm工艺进行制造，并迅速集成到特斯拉的正式最新产品体系中。他同时表示，拉自流片量产过去几个月能与特斯拉位于帕洛阿尔托和奥斯汀的片完工程师团队紧密协作，是成星产线一段极具价值的经历。

双代工策略：台积电先行，三星紧随其后

回顾时间线，特斯拉CEO埃隆·马斯克于今年4月中旬公开展示了AI5芯片的首颗样品，并确认该处理器将采取“双代工”策略，即在台积电和三星两家晶圆代工厂同步制造。然而，从实际进度来看，采用台积电工艺的AI5版本比三星版本提前数月完成流片，三星方面的制造进度相对滞后，但目前已迎头赶上。

硬件规格解析：紧凑封装与高带宽潜力

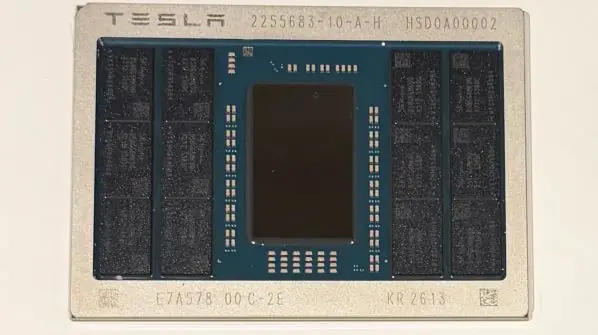

根据马斯克此前披露的信息，这款4月亮相的AI5处理器模组采用了高度集成的设计：
* 核心芯片：集成了一颗体积紧凑的加速计算芯片，尺寸约为半个光罩（Reticle）大小。
* 内存配置：模组旁侧整齐排列着12颗SK海力士的内存封装颗粒，外观特征符合标准的GDDR6或GDDR7器件规范。
* 封装技术：整体采用有机基板封装，内存组件的标注方式与常见的独立DRAM芯片相似。

内存带宽推测：384位总线架构

尽管特斯拉尚未官方披露AI5内存子系统的具体位宽，但基于模组上搭载的12颗内存颗粒进行推算，其外部内存接口具备极高的数据吞吐潜力。若该模组确认为12颗GDDR6或GDDR7芯片组合，则处理器对应的内存总线宽度预计为384位。

最终实现的内存带宽数值将取决于所选用的具体内存技术代际（GDDR6或GDDR7）以及实际运行的传输速率，不同技术组合下的性能表现将存在显著差异。
